注: ルータとブロードバンドルータの違い
コレガやIOデータが販売しているブロードバンドルータは、正確には「NAT
bridge」です。ルータではありません。全く別物です。
このページにはNAT Bridgeの事は書いてありませんのでご了承ください。
特に、このページで解説している「ルーティングデーモン」をNAT Bridgeで起動すると、
ネットワークに障害が発生します。決して起動しないでください。
実際はグローバルIPアドレスのルータを作成したが、10.0.0.0/16に書き換え ました。資料中の10.0.0.0/16はグローバルIPアドレスと考えてください。
このページにはルータのFAQ的な話しは書いてありません。まず、2個のsubnet のルータを作成してから、本ページを読んでください。
言語環境: 英語 Keyboardは日本語 インストールタイプ Server

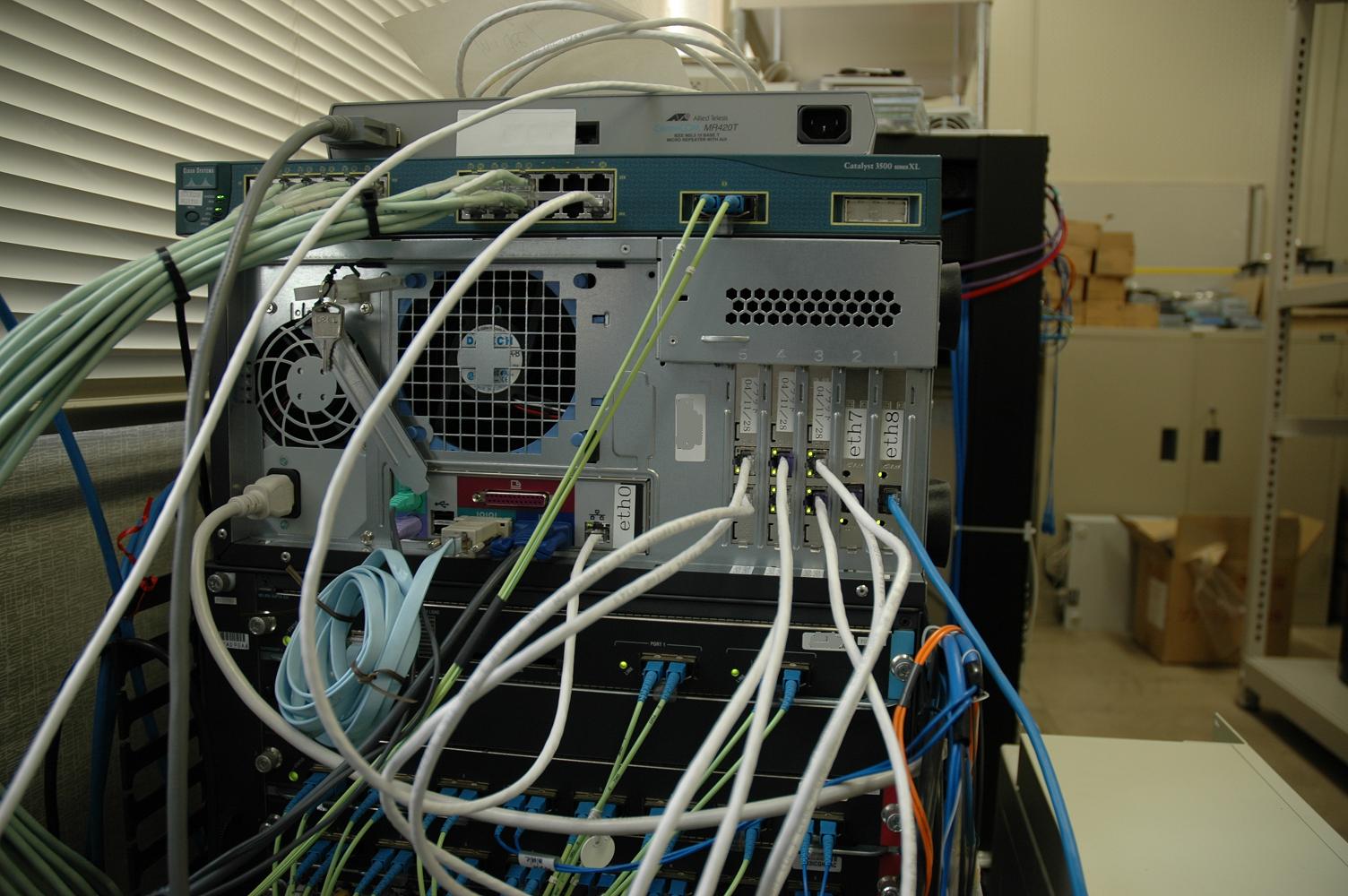

eth0: Onboard e1000 eth1〜eth2: 64bit PCI slot 1: Intel PRO/1000MT デュアルポートサーバアダプタ eth3〜eth4: 64bit PCI slot 2: 同上 eth5〜eth6: 64bit PCI slot 3: 同上 eth7: PCI slot 1: Intel 100BASE-T NIC, DellのBTOのため型番不明(e100ドライバ) eth8: PCI slot 2: 同上

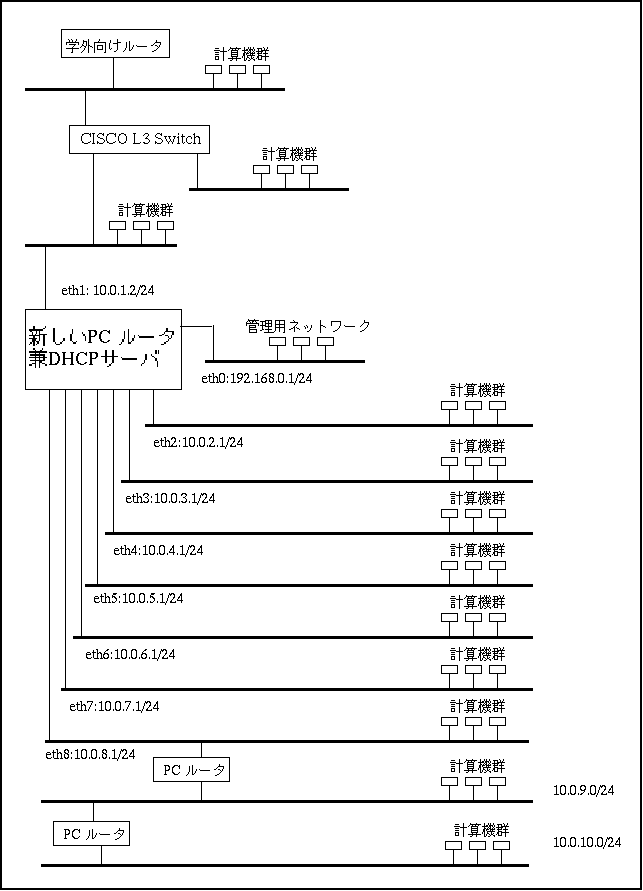

eth0: 192.168.0.1/24 eth1: 10.0.1.2/24 eth2: 10.0.2.1/24 + dhcp server eth3: 10.0.3.1/24 + dhcp server eth4: 10.0.4.1/24 + dhcp server eth5: 10.0.5.1/24 eth6: 10.0.6.1/24 eth7: 10.0.7.1/24 eth8: 10.0.8.1/24 (傘下 10.0.9.0/24, 10.0.10.0/24)
[root@router init.d]# df Filesystem 1K-blocks Used Available Use% Mounted on /dev/sda2 10080520 951580 8616872 10% / /dev/sdb2 10080520 1152344 8416108 13% /b /dev/sdb1 101086 9430 86437 10% /b/boot /dev/sda4 27751572 146880 26194992 1% /b/var/log /dev/sda1 101086 9433 86434 10% /boot none 257812 0 257812 0% /dev/shm /dev/sdb4 27751572 101856 26240016 1% /var/log
/etc/modprobe.conf alias net-pf-10 off
/etc/sysconfig/network NOZEROCONF=yes
本ルータは基本的にはグローバルIPアドレスであるが、eth0のみプライベート IPアドレスである。192.168.0.0/24。外部へプライベートIPアドレスのripを流 してはいけない。そのためRIPの制御が必要。標準的なルーティングデーモン routedはRIPの制御が出来ない。そのためquaggaを使った。
quaggaはFedoraCore3に標準で含まれる。
設定例
追記: 2006/7ごろのquaggaの仕様変更が入った模様使ってないIPアドレスにはでたらめなMACアドレスを設定している。
設定例
多数NICがある構成では、dhcp対象のsubnetのLANインターフェースを/etc/sysconfig/dhcpdに書いたほうが良い。
/etc/dhcpd.conf記入時の注意点として、同一MACの機器を異なるsubnetに接続する 場合、host名を同一にするとエラーになる。別名にした方が良い。
2個のsubnetルータの場合はchain FORWARDでアクセス制限をかける場合が多い かと思うが、多subnetルータで、subnet毎のポリシーの違いが多すぎる場合は、 FORWARDでかけるのは少々厳しい。
table mangle(iptable -t mangle)のchain PREROUTING/POSTROUTINGを使うほうが書きやすい。
例えば、eth3に繋がっているSubnetのルールを書く場合は、
/sbin/iptables -t mangle -N Subnet3 /sbin/iptables -t mangle -A INPUT -i eth3 -j Subnet3 /sbin/iptables -t mangle -A PREROUTING -i eth3 -j Subnet3 /sbin/iptables -t mangle -A OUTPUT -o eth3 -j Subnet3 /sbin/iptables -t mangle -A POSTROUTING -o eth3 -j Subnet3という感じで、新しい、chainを作成してSubnet毎にルールを書くのがやりや すい。なお、今回の構成ではINPUT/OUTPUTにも引っかけたが、 PREROUTING/POSTROUTINGだけでも十分かもしれない。
logの蓄積については、iptableに次のようなlog専用chainを作成し、管理がしやすいようにした。
/sbin/iptables -t mangle -N LDROP /sbin/iptables -t mangle -A LDROP -j LOG --log-prefix DROP: --log-level debug /sbin/iptables -t mangle -A LDROP -j DROP /sbin/iptables -t mangle -N LACCEPT /sbin/iptables -t mangle -A LACCEPT -j LOG --log-prefix ACCEPT: --log-level debug /sbin/iptables -t mangle -A LACCEPT -j ACCEPTlogの出力ファイルについては、/etc/syslog.confに、新しいエントリを追加し、(スペースの部分はtabを挿入)
専用ファイルに蓄積。logのrotateのために/etc/logrotate.d/iptablesを追加kern.debug /var/log/iptables
/var/log/iptables { rotate 100 daily compress sharedscripts postrotate /bin/kill -HUP `cat /var/run/syslogd.pid 2> /dev/null` 2> /dev/null || true endscript }
下記エラーが多数出た。
Mar 21 14:20:46 router kernel: Neighbour table overflow. Mar 21 14:21:39 router last message repeated 5 times Mar 21 14:22:44 router last message repeated 11 times Mar 21 14:37:51 router last message repeated 5 times Mar 21 14:37:51 router last message repeated 9 timesエラーの出どころを調べると、linux-2.6.10/net/ipv4/route.c が出している。
Googleで次のようなキーワードで検索した所、
google: Neighbour table overflow net_ratelimit google: Neighbour table overflow /proc次のような情報が見つかった。
http://www.in-addr.de/pipermail/lvs-users/2002-September/006703.html https://lists.netfilter.org/pipermail/netfilter/2002-November/040337.html英語がよくわからないのだが、多分下記のようにすれば良さそうです。
% echo "4096" > /proc/sys/net/ipv4/neigh/default/gc_thresh3 % echo 2048 > /proc/sys/net/ipv4/neigh/default/gc_thresh1
-- /etc/sysct.conf -- net.ipv4.neigh.default.gc_thresh3 = 4096 net.ipv4.neigh.default.gc_thresh1 = 2048 ---------------------実際エラーが出なくなった。
0: 781271927 XT-PIC timer 1: 503 XT-PIC i8042 2: 0 XT-PIC cascade 3: 33098516 XT-PIC eth7 5: 151227463 XT-PIC eth1, eth2, eth3, eth4, eth5, eth6, eth8 7: 0 XT-PIC parport0 8: 1 XT-PIC rtc 9: 0 XT-PIC acpi 10: 439970 XT-PIC eth0 12: 58 XT-PIC i8042 14: 7029598 XT-PIC ide0 15: 6757941 XT-PIC libata NMI: 0 ERR: 0
alias eth0 e1000 alias eth1 e1000 alias eth2 e1000 alias eth3 e1000 alias eth4 e1000 alias eth5 e1000 alias eth6 e1000 alias eth7 e100 alias eth8 e100 alias scsi_hostadapter ata_piix alias net-pf-10 off
